【導讀】新能源汽車800V高壓平臺加速滲透，儲能電站裝機量連年翻倍——這兩個賽道的高速增長，正將一種傳統被動器件推向前所未有的技術高度：熔斷器（也稱保險絲）。
2025年，全國新型儲能裝機達1.36億千瓦，同比增長84%；800V高壓電驅平臺在新車中的滲透率持續攀升。額定電流從數百安培一路躍升至萬安級別，熔斷器從'幾塊錢的保險絲'變成了決定整車安全和儲能系統可靠性的核心器件。而萬安級熔斷器的驗證測試，隨之成為整個產業鏈必須跨越的技術門檻。
近日，深圳市費思泰克科技有限公司向某車規級熔斷器制造企業正式交付了一套10000A大電流熔斷器測試系統（亦稱保險絲測試儀）。這套基于費思FTI5000系列技術平臺開發的系統，將為客戶新一代汽車高壓熔斷器及儲能大電流熔斷器的研發驗證提供萬安級精密測試支撐。

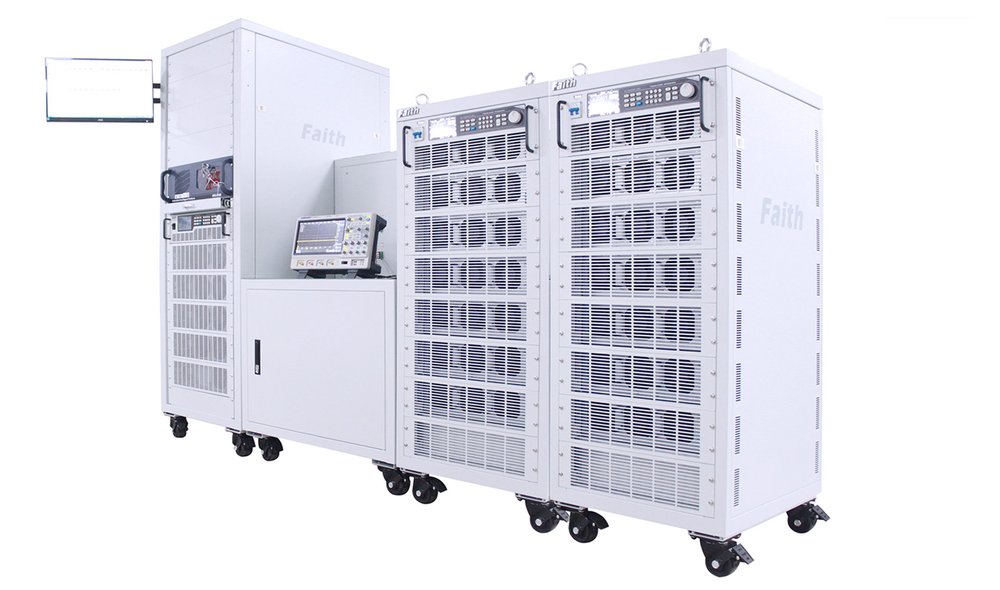

圖：費思10000A熔斷器測試設備
萬安級測試的工程挑戰：不只是把電流做大
熔斷器測試的難點不在于'通大電流'，而在于三個維度同時做到更高水平。
1.電流輸出能力。萬安級熔斷器（保險絲）驗證需要設備持續、穩定地輸出萬安培大電流，這對功率器件、散熱設計、銅排連接件的工程能力提出了極高要求。目前國內能提供10000A以上熔斷器測試系統整套方案的廠商不多。
2.時間精度。熔斷器的保護動作在毫秒甚至微秒級別完成。測試設備不僅要有萬安輸出能力，更要在極短的時間窗口內精確捕捉熔斷時刻、熔斷電流、熔斷能量等關鍵參數。輸出能力和測量精度如果不能同步達到高水準，測試數據就無法用于工程設計。
3.標準覆蓋。車規級熔斷器需要滿足GB/T 31465《道路車輛熔斷器》、GB/T 13539《低壓熔斷器》、GB/T 9364《小型熔斷器》等多項標準，每種標準對測試波形、時序、精度要求各不相同。一套測試系統要同時覆蓋多種標準族，在硬件和軟件層面都需要高度模塊化和可編程能力。
FTI5000熔斷器測試儀：五項核心能力拆解
費思FTI5000系列保險絲測試儀覆蓋100A至20000A全量程，在此次交付的10000A系統上集中體現了五項核心能力。
毫秒級熔斷時間計時。 系統時間測量分辨率達0.1ms。在10倍額定電流過載條件下，熔斷時間測量誤差不超過1ms，即使是極快熔斷的微型保險絲也能準確捕捉熔斷時刻。系統還支持熔斷后繼續施壓功能（0至9.9分鐘可設），滿足各標準對熔斷后耐壓驗證的條款要求。
真實負載工況模擬。 保險絲在真實工況下面對的從來不是恒定電流，而是復雜的時序變化。系統支持可達100步工步編程，單步測試時間范圍從0.1ms到99999秒，循環次數可達60000次。無論是儲能系統充放電切換的電流突變，還是電動汽車加速、制動過程中的電流波動，這套熔斷器測試系統都能精確復現。
微秒級斜率與波形擬合。 針對GB/T 31465及IEC 60269-6:2010電流循環測試波形要求，系統具備微秒級斜率調節能力，可精確擬合標準要求的電流循環波形及各類自定義序列測試曲線，循環次數50000次，真正實現按標測試、測必達標。
0.05%+0.05% F.S. 電流測試精度。 在10000A量程下，電流精度控制在0.05%+0.05% F.S.，誤差被壓縮到極低水平。這一指標對于繪制熔斷器的時間-電流特性曲線至關重要——只有電流測量足夠準確，I-t曲線才有工程參考價值，才能為后續選型設計和保護配合計算提供可靠依據。
溫度與電壓降同步采集。 系統配備獨立的溫度采集通道和電壓采集通道：支持K型熱電偶，溫度精度1℃+0.5%；電壓測量范圍0至40V，精度0.025%+0.025% F.S.。測試過程中同步采集保險絲表面溫度變化和端電壓降，自動計算等效電阻值和功率損耗值，實時顯示帶載波形。
一機多用：從保險絲到斷路器到汽車電器盒
除熔斷器、保險絲測試外，這套系統同樣適用于斷路器測試，以及汽車電器盒、繼電器測試。一套設備覆蓋車載電氣系統中多種保護器件的測試需求，在產線或?qū)嶒炇抑锌纱蠓档驮O(shè)備投入和測試管理成本。
交付背后的技術積淀
費思成立于2006年，近二十年來持續深耕電力電子測試與模擬儀器領域，產品線涵蓋電子負載、可編程直流電源、雙向電源、電池模擬器等核心品類，服務于新能源、電動汽車、數據中心、航空航天等高端制造領域。
此次交付的10000A熔斷器測試系統（保險絲測試儀）基于FTI5000平臺的中高量程配置。后續客戶可根據產品升級需求，在同一技術平臺上平滑擴展至20000A，無需更換測試架構——從100A到20000A，一套平臺、全量程覆蓋。
費思FTI5000系列保險絲測試儀已全面支持GB/T 9364、GB/T 13539、GB/T 31465三大國家標準族，覆蓋從小型保險絲到車規級高壓熔斷器的全品類測試需求。在800V高壓與儲能大電流的雙重趨勢下，萬安級熔斷器測試正在從可選項變?yōu)楸剡x項，而費思的答案是：用一套系統，解決全量程問題。
