【導讀】新能源汽車的普及，正推動越來越多過去屬于高端車型的配置走向標配。陽光雨量傳感器（Rain & Light Sensor，RLS）便是其中之一，目前該傳感器在中國乘用車市場裝載率已經超過50%，亞太地區尤其是中國、印度等市場仍將成為未來增長的主要動力。對駕駛員日常行車來說，這款傳感器最直觀的功能就是控制車輛自動雨刮與自動大燈的啟停。
機構數據顯示，全球汽車產量已超過9250萬輛，全球電動汽車銷量超過1700萬輛，汽車智能化的快速普及正在持續推動環境感知技術的應用。2025年全球汽車雨量傳感器市場規模為55億美元，預計將從2026年的58.7億美元增長到2034年的99.3億美元，2026～2034年期間復合年增長率為6.8%?？梢哉f，市場空間很大。
不過，目前陽光雨量傳感器芯片普遍采用國際廠商方案，是國產一直以來需要突破的一塊領域。
在2026年慕尼黑上海電子展上，納芯微發布了陽光雨量傳感器解決方案NSUC183x系列，這個方案最大的特點在于提供了“AFE”“AFE+SBC”“AFE+SBC+MCU”三種不同集成度的產品形態。圍繞新產品的研發背景及技術考量，納芯微信號鏈技術市場經理王良藩向EEWorld進行了詳細介紹。
當前行業難點所在
汽車雨量光線傳感器是智能車身與輔助駕駛環境感知的重要組成部分，從最初實現自動雨刮、自動大燈控制，到如今兼顧環境光檢測、HUD 亮度自動調節等功能，其應用場景不斷擴展，裝車率也快速提升，在提升駕駛舒適性的同時增強行車安全。
從原理來看，雨量、陽光、環境光和隧道監測等功能均基于光電檢測技術，系統通常由近紅外LED、光電二極管、環境光傳感器和MCU組成。
從系統功能來看，陽光雨量傳感器需要同時完成光信號和雨量信號兩類環境信息采集。光信號涵蓋前向光、頂部光以及HUD背光等多個檢測通道，不同光路對應擋風玻璃不同安裝位置；雨量檢測則基于光學全反射原理實現，當檢測到雨滴時可自動啟動雨刮，在車輛停放狀態下，還可聯動整車ECU自動關閉未關閉的車窗或天窗。

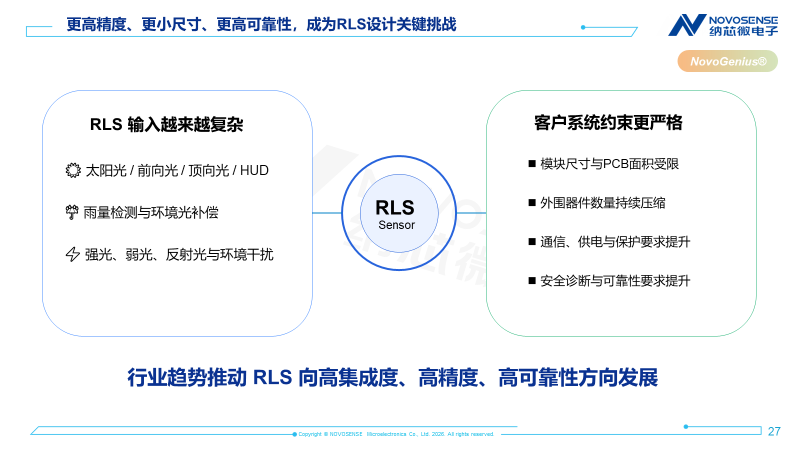

不過，要讓陽光雨量傳感器長期穩定工作，在設計上存在許多難點：
第一，需要長期適應復雜的道路環境，包括高溫暴曬、隧道內外光線驟變、林蔭道路明暗交替、夜間路燈變化等場景，對光信號采集精度、動態范圍和環境適應能力提出較高要求；
第二，由于傳感器安裝于前擋風玻璃中央，僅有一個接近瓶蓋大小的安裝區域，整機空間極為有限，因此外圍芯片及無源器件數量越少，越有利于實現小型化設計。
第三，傳感器通過LIN總線與整車ECU通信，隨著車載供電架構不斷升級，對總線通信及電源防護能力提出了更高要求；
第四，整車OTA升級功能正逐步普及至陽光雨量傳感器，過去產品普遍不支持OTA，而新車型已基本提出在線升級需求，這也進一步提高了芯片在信息安全、自診斷及功能安全方面的設計要求。
針對不同需求的三種產品形態

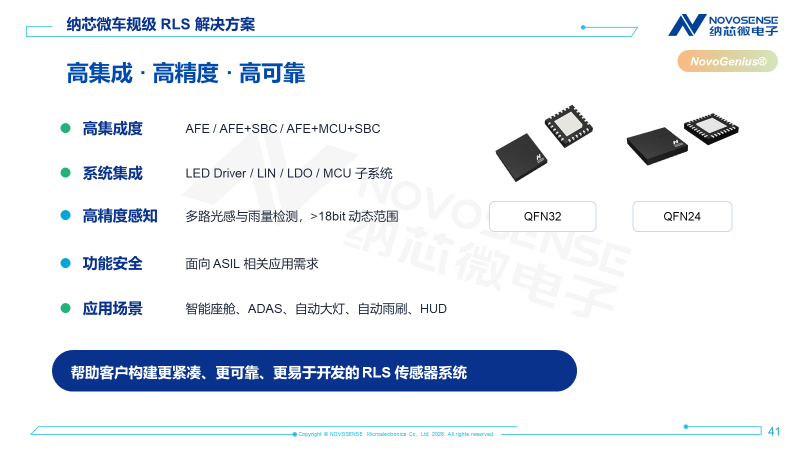

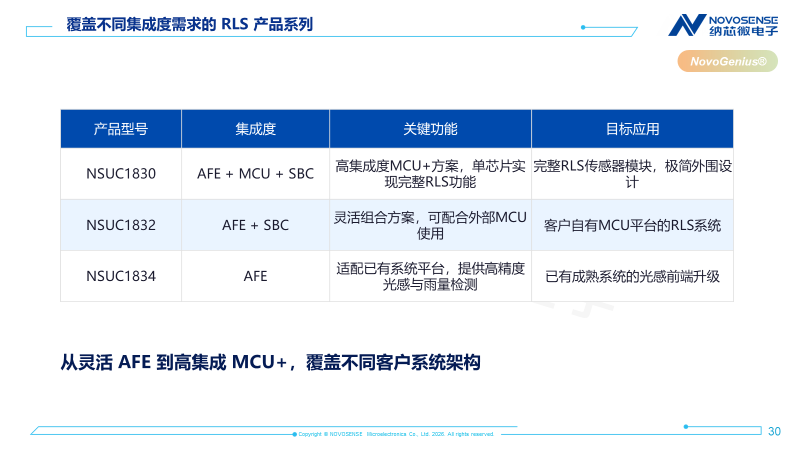

針對上述行業需求，納芯微推出了NSUC183x陽光雨量傳感器芯片系列，形成了純AFE、AFE+SBC二合一以及AFE+SBC+MCU三合一SoC三種產品形態，覆蓋從國產替代、平臺升級到全新車型開發的不同需求。
“納芯微認為，陽光雨量傳感器最終的發展方向將是全部功能集成于單顆SoC芯片?！蓖趿挤駿EWorld強調道。既然單芯片SoC是行業的發展方向，為何納芯微沒有直接只推出三合一方案？
對此，王良藩表示，經過與多家整車廠深入溝通后，納芯微發現，目前行業仍處于從傳統三芯片分立架構向單芯片SoC過渡的階段，不同生命周期車型的需求差異明顯。當前主流方案仍采用AFE模擬前端、集成LDO供電的SBC系統基礎芯片和32位MCU三顆獨立芯片，因此產品布局需要兼顧存量車型和未來平臺。
首先，純AFE方案主要面向存量車型國產替代及VAVE降本項目，可實現引腳兼容替換，無需大幅修改原有硬件設計，幫助車企快速完成國產化導入。
其次，AFE+SBC二合一方案面向平臺升級過渡階段的項目，隨著OTA逐步普及，不同車型對MCU Flash容量存在不同需求，該方案可靈活搭配128KB或256KB Flash容量的外置MCU，兼顧不同配置及OTA需求，為過渡階段提供更高的設計靈活性。
最后，NSUC1830三合一SoC則定位于全新整車平臺，將AFE、SBC和MCU集成于單顆芯片，僅需搭配光電器件、少量阻容器件及兩路擴流三極管即可完成整機設計，大幅減少外圍器件數量，實現更小PCB面積、更低BOM成本和更少故障點，同時降低硬件開發復雜度，提升產品集成度和整機適配能力。
新產品的五大亮點
王良藩介紹，在芯片設計方面，NSUC183x圍繞雨量檢測、光信號采集、通信、電源及功能安全進行了全面優化。

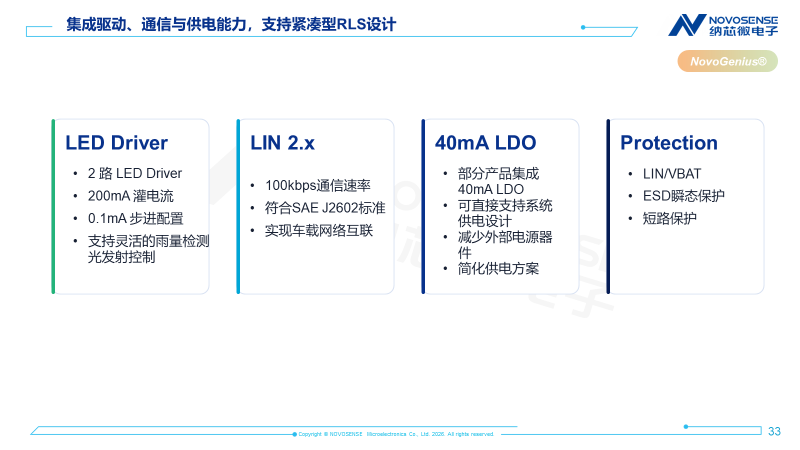

第一是LED驅動。雨量檢測采用光線全反射原理，當雨滴附著于擋風玻璃時，會破壞全反射條件，通過檢測反射光變化即可識別雨量。芯片內部集成兩路獨立LED驅動，可擴大檢測范圍、消除盲區，單路驅動電流最高可達200mA，并提供多檔可調電流配置，以適配不同透光率、不同厚度擋風玻璃的光學校準需求。同時，芯片支持多種LED發光時序配置，可避免LED驅動頻率落入可聞頻段，防止板級電容產生嘯叫。
第二是通信和供電。芯片采用納芯微自主研發并已實現大規模量產的LIN總線IP；集成40mA輸出能力的LDO，不僅為芯片自身供電，還可支持外部擋風玻璃溫濕度傳感器，為整車自動空調提供玻璃溫度數據，實現更加精準的座艙溫控。

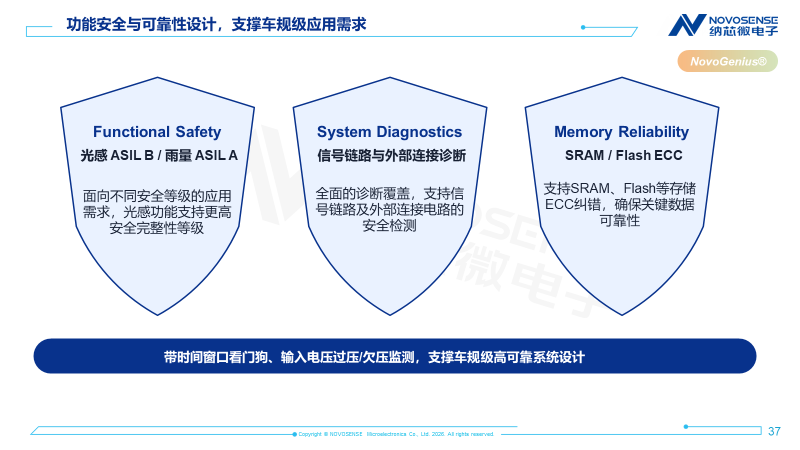

第三是功能安全。自動大燈相關光路檢測滿足ASIL B要求，自動雨刮雨量檢測滿足ASIL A要求，因此芯片內部電源系統及模擬信號鏈均采用高標準安全設計。

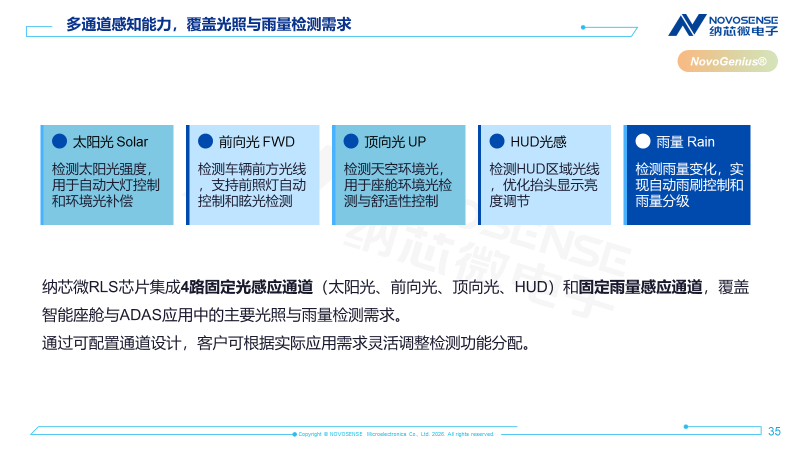

第四是配置模式。芯片提供六路物理采集通道，可靈活配置為“4路光信號+2路雨量”或“5路光信號+1路雨量”兩種模式，方便客戶根據車型需求進行資源分配。

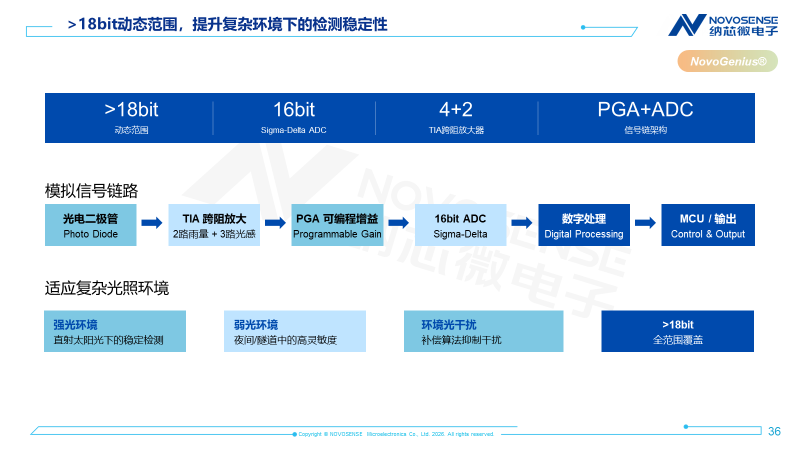

第五是性能。NSUC183x整條信號鏈動態范圍超過18bit，內部集成高性能放大器及Sigma-Delta ADC，可覆蓋極弱光到強烈陽光等大范圍光照變化，實現高靈敏度檢測，同時避免強光環境下信號飽和。完整信號鏈包括：光電二極管采集環境光信號，經跨阻放大器完成光電轉換，再通過可編程PGA進行增益放大，隨后送入Sigma-Delta ADC完成數字采樣，最終由MCU完成算法處理，并通過車載總線向整車ECU發送處理結果。
軟硬結合的解決方案
“陽光雨量傳感器真正的挑戰來自于復雜真實道路工況。例如暴曬后的強光環境、地下車庫駛出時的過曝、林蔭道路光照快速變化以及隧道進出等場景，都可能導致自動雨刮誤觸發、自動大燈頻繁切換等問題?！?/p>
王良藩表示，對此，納芯微采用軟硬件結合的解決方案。硬件層面，芯片集成環境光實時補償電路，在光照快速變化時自動修正采集誤差；軟件層面，配套濾波算法，并開放給客戶，支持客戶集成到自身的算法當中，實現更加精準的環境識別。
此外，三合一SoC集成架構也進一步提升了功能安全和故障診斷能力。芯片內部的電源、AFE及MCU可完成全鏈路閉環自檢，相比傳統三顆獨立芯片方案，大幅降低跨芯片故障診斷和ASIL認證難度。加之納芯微提供完整參考設計，客戶無需投入大量硬件開發資源，可將研發重點集中于系統邏輯及上層算法開發。
寫在最后
王良藩向EEWorld總結表示，NSUC183x系列的核心優勢主要體現在兩個方面：一是針對行業由分立器件向高集成SoC演進的全過程，提供覆蓋不同項目階段的完整產品組合；二是依托高性能混合信號硬件與軟件算法協同，在各種復雜行車環境下實現穩定可靠的環境光和雨量檢測，為自動雨刮、自動大燈及HUD亮度調節提供精準控制，避免誤觸發和漏觸發，持續提升用戶駕駛體驗。
