【導讀】面對高性能計算帶來的能耗赤字，集成電路的功耗已不再僅僅是一個設計參數，而是決定芯片能否突破物理極限、實現
可持續性能釋放的核心壁壘。特別是在3DIC和Chiplet架構日益普及的背景下，系統級功耗和熱管理成為了新的瓶頸。
英諾達自主研發的RTL功耗分析與優化技術，通過獨創的深度可達性分析（DRA）形式化算法、可觀測性驅動門控（ODG）與
穩定信號驅動門控（SDG）等創新技術，將功耗優化從后期的被動修復轉變?yōu)榍捌诘闹鲃?dòng)設計，踐行設計左移的理念，為芯片
設計工程師開啟能效設計的新范式，為綠色算力構建最堅實的底層底座。
功耗設計的左移：從被動修復到主動重構
在當代超大規模SoC設計中，功耗優化的收益曲線呈現顯著的左移特征：越靠近設計上游，優化的自由度越高，收益也越呈指數
級增長。然而，由于RTL階段的高抽象性，隱藏在復雜邏輯結構中的冗余功耗往往具有極強的隱匿性。傳統的邏輯綜合工具僅能
觸及表層的時鐘門控，難以在微架構層面進行系統性的能效重構。
英諾達的早期功耗分析與優化工具EnFortius?凝鋒?RPE（RTL Power Explorer，簡稱ERPE），不僅可以對早期功耗進行估算
，更是一個深層能效挖掘引擎。通過在設計的最早期階段——RTL級——介入，這一工具幫助設計師從全局視角識別并消除冗
余功耗，實現“功耗收斂”的質變，從而規避后期物理設計中高昂的修正代價。
功耗分析：從宏觀到微觀的功耗洞察
功耗分析是功耗優化的前提。國際同類技術雖然在物理感知建模方面有所積累，但其分析方法往往受限于分析速度或規模瓶頸。
英諾達的RTL功耗分析技術在精度與效率的平衡上實現了革命性突破：
（1）綜合級精度的RTL建模
該技術集成了快速邏輯綜合引擎，避免了對外部綜合工具的依賴同時確保RTL功耗估算的準確性。通過采用多種線載模型和引腳
電容模型進行電容估算，并可利用SPEF中的數據在RTL層級構建高精度物理模型，該技術在RTL階段就能提供接近簽核
（Signoff）級的功耗洞察。其功耗分析精度可達綜合后網表級功耗分析的15%以內。
（2）高性能信號波形傳播與多線程底座
該技術采用了高效的信號波形與活動率傳播引擎，在大型RTL設計中展現出極佳的擴展性。更重要的是，其波形處理、波形重放
以及功耗計算全面基于多線程算法底座，使其運行速度比傳統的RTL功耗分析流程快10倍以上，并能輕松支撐超10億門級的超
大型設計。
功耗優化：以形式化分析跨越功耗鴻溝
在明確了最大功率損耗出現在哪里之后，英諾達的RTL功耗優化技術可以提前介入設計的功耗優化。國際主流技術往往采用尋找
特定預定義電路結構的方法（即局部分析local analysis），這種方法在面對復雜的現代SoC時顯得捉襟見肘。因?yàn)樵谡鎸?shí)設計
中，控制信號與受控的計算結果往往不在同一個時鐘周期上，甚至跨越多個邏輯層級，局部分析根本無法推斷這種復雜的上下游
行為。
為了發掘深層次的RTL功耗優化機會，英諾達開發了深度可達性分析（Deep Reachability Analysis, DRA）這一核心優化算法。
（1）DRA算法：穿透上百個時鐘周期的形式化分析
DRA不是簡單的電路結構分析，而是基于電路邏輯的形式化分析技術。它能夠深入達上百個時鐘周期，追蹤數據與控
制信號在長時序階段中的依賴關系。通過對數據可觀測性（observability）和數據穩定性（stability）的嚴密推斷，DRA能夠準
確識別出那些在相當長的時間段內產生互動、但在功能上與最終設計輸出無關的深層冗余計算。
（2）全方位的冗余捕捉能力

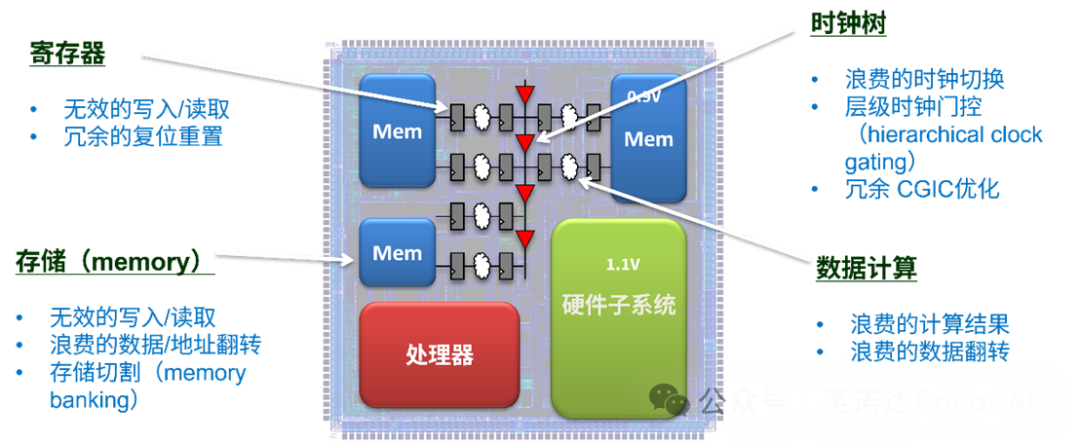

基于形式化時序分析，該優化技術能夠?qū)ΜF(xiàn)代超大規模RTL代碼進行"地毯式"的優化探索：
?寄存器級：精準識別無效的寫入/讀取，以及隱蔽的冗余復位重置。
?存儲器級：發現無效的讀寫操作、浪費的數據/地址翻轉，并探索Memory Banking的機會。
?時鐘樹級：定位浪費的時鐘切換，優化層級時鐘門控（hierarchical clock gating）與冗余CGIC。
?數據計算級：剔除浪費的計算結果與無意義的數據運算。
現代超大規模RTL代碼優化需要DRA算法
相比基于靜態結構匹配的國際同類工具，DRA這種“跨周期、跨層級、基于可達性”的動態時序分析能力，使得ERPE能夠發現
傳統方法無法識別的深層次功耗優化機會。
優化閉環：從發現問題到自動生成與指導
DRA算法賦予了ERPE深度洞察能力，其自動門控邏輯生成及優化技術則是解決功耗問題的關鍵抓手。
該優化技術不僅是一份診斷報告，更是一個可執行的優化體系。它能夠自動生成新的控制邏輯并完成表達式優化，形成最優控制
邏輯；同時，技術會自動計算每個優化機會對整體功耗的具體影響，并按照功耗收益進行排序。
最終，ERPE會為設計師提供一份詳盡的可執行優化策略報告和RTL修改指南。這些安全且結構化的編輯修改建議，使得設計師可
以根據時序和驗證的實際需求，選擇性地接受或拒絕優化建議，在保證設計正確性的前提下，以最小的工程代價實現能效的最大
化。
經過國內多家芯片設計公司的驗證，在實際項目中幫助客戶實現了顯著的功耗優化效果，平均可降低芯片功耗10%-30%。
產業價值：為綠色算力構建堅實底座
目前，英諾達ERPE已在多家行業領先的芯片設計公司中完成驗證。在多個項目中，它幫助客戶實現了顯著的功耗降低。這意味著：
?移動設備：更持久的續航時間，顯著提升產品的競爭力。
?數據中心：更低的PUE（Power Usage Effectiveness）指標。功耗的降低意味著更低的能源成本和更好的散熱性能，在當前高
性能計算需求爆發的時代，這具有重要的經濟和環保價值。
?高性能AI芯片：在保持算力不變的前提下，更低的功耗意味著更強勁的性能釋放能力，從而在相同的功耗預算下提升實際吞吐量
?流片成功率：通過早期的功耗分析和優化，設計師能夠避免后期因功耗問題導致的流片失敗或多次迭代，顯著降低了設計風險和
成本。
總結
在算力爆發的時代，英諾達的ERPE通過三個層面的創新——高精度的RTL功耗分析、形式化的深層時序優化和自動化的閉環優化
指導——定義了能效優化的新標準。英諾達不僅通過底層技術創新打破了國際工具在功耗優化領域的壟斷，更為全球芯片設計者
提供了一個更高效、更精準、更可信的能效設計體系。
從RTL到Signoff，從功耗洞察到架構重構，英諾達正在賦能芯片設計者在算力競賽中跨越"功耗墻"，實現性能與能效的完美平衡。
