【導讀】電磁兼容性（EMC）是指器件、設備或系統在電磁環境中按設計預期正常工作，且不出現性能下降和故障的能力。在汽車設計方面，電磁干擾（EMI）是亟待解決的重大難題。隨著汽車電動化、網聯化以及控制軟件化不斷提高，電磁干擾抑制在現代車載功率電子系統中尤為關鍵。車載功率電子系統要求元器件不僅具備高能效和保護功能，還必須擁有優異的抗電磁干擾性能，能夠在電磁干擾環境中正常穩定運行。在設計中需注意控制傳導發射與輻射發射兩類電磁干擾，同時不能損害開關性能、診斷準確度和功能安全性。
本文探討了車載功率器件的主要電磁干擾來源，并提出兼顧合規性與系統穩健性的EMC設計方案，重點討論了智能功率開關與智能電子熔斷器，因?yàn)檫@類器件功能集成度高，對電磁擾動尤為敏感。本文以集成熔斷保護功能且支持軟件配置的四通道高邊驅動器STi2Fuse VNF9Q20SF為例，介紹如何抑制電磁干擾，同時保障安全功能和診斷質量。電壓法傳導發射實驗結果與CISPR 25第5類限值對比證明，該器件滿足車載電磁兼容標準的嚴格要求。
引言
設計合理的集成電路搭配架構合理的系統，很少出現嚴重的電磁兼容性問題。反之，若系統所用集成電路設計存在缺陷，想要使其滿足基礎電磁兼容要求，往往難度很大，耗力耗時，代價很大。抑制電磁干擾已成為現代電子設計的基本要求，在汽車電子系統中更是重中之重。隨著汽車電動化、網聯化以及控制軟件化不斷提高，電磁干擾抑制在現代車載功率電子系統中尤為關鍵，這類系統要求電子元器件不僅具備高能效和保護功能，還必須在電磁干擾愈發復雜的環境中穩定運行。在此背景下，電磁干擾控制不再只是單純的合規問題，更是保障產品的可靠性、安全性、穩健性與長期品質的關鍵。
汽車系統設計人員面臨的挑戰十分明確：確保系統嚴格滿足EMI發射限值的要求，同時不破壞開關準確度、診斷數據完整性和功能安全性。隨著配電架構日趨智能化和分布化，整車系統變得日益復雜，這種全面兼顧的產品設計也變得愈發關鍵。單片集成保護和監控功能的智能電子熔斷器和智能功率開關，在這一配電架構轉型中扮演著一個重要角色，也正因整合了這些特性，抗電磁干擾能力必須在研發初期就納入考量范圍。
車載功率器件的EMI
電磁兼容問題通常可分為芯片內部干擾與外部耦合干擾兩類：
? 片內電磁兼容問題是芯片內部某一電路產生的信號或噪聲干擾同一芯片內其他電路的正常工。
? 外部耦合型電磁兼容問題是芯片產生的信號或噪聲干擾芯片外部電路和器件的正常工作；反之亦然。
因此，電磁干擾源分為器件內部與外部兩類。內部干擾源包括開關電壓瞬變、寄生電感和寄生電容。這類現象是功率開關管高速開關操作的固有特性，在電壓和電流突變時，這些現象尤為顯著。外部干擾源則有射頻耦合噪聲、電源線路傳導噪聲，以及周邊電子設備和線束產生的電磁擾動。
這兩類干擾機制會產生低頻、高頻發射電磁波。低頻噪聲通常與輸出級開關操作相關，而高頻噪聲多源自芯片內部時鐘及時序電路。由于最終的噪聲頻譜可能與敏感的車載子系統的工作頻段重合，因此，電磁干擾抑制必須視為系統級問題，而非只是一個芯片的問題，也就是說，電磁干擾抑制需從系統層面統籌設計，而非只是優化芯片電磁兼容性的問題。
EMI的危害遠不止于電磁干擾發射測試不達標，還會降低開關準確度和診斷測量準確度，影響設備長期運行穩健性。在安全相關應用場景中，干擾還可能影響保護功能與備用工作模式的可靠性。因此，應在研發初期就開始電磁干擾協同設計，而非等到樣機驗證階段后再行補救。根據電磁兼容技術規范，必須在多控制器、線束、負載、傳感器及通信線路共存的情況下進行EMC測試，同時各項性能必須符合設計要求。
第一版CISPR 25電磁干擾雜散發射標準于2002年發布，規定了電子系統級測試裝置要求。具體而言，這類標準為評測傳導發射與輻射發射提供了一個結構化框架，方便工程師驗證硬件設備不會對車載其他電子裝置造成干擾（見圖1）。

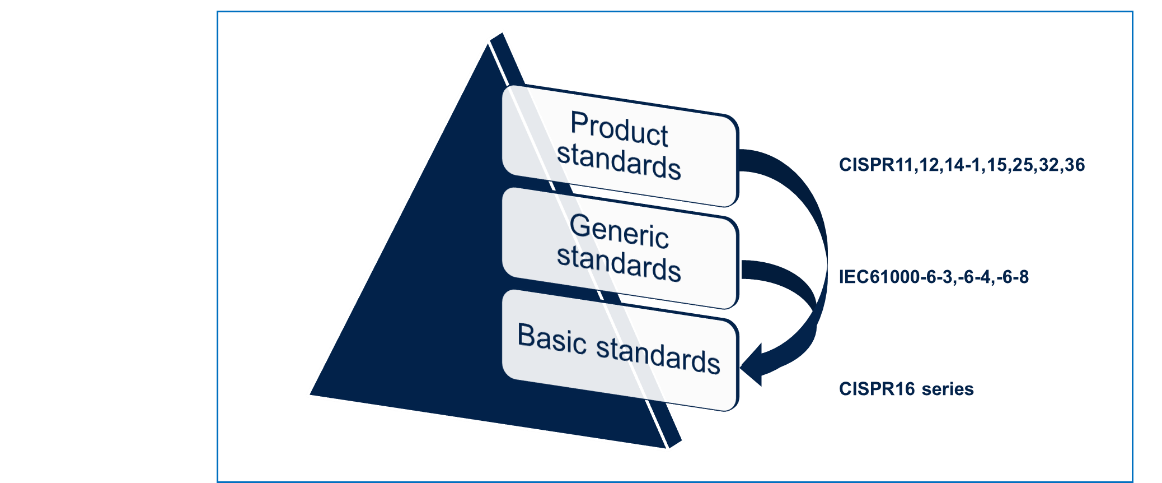

圖1. CISPR 25標準
CISPR 標準分為三個層級?；A(chǔ)標準被通用標準和產品標準正式引用。目前，因?yàn)镃ISPR 標準采用帶日期引用方式，所以，被引用的特定版本就是適用的標準。但是，合規不應視作最終目標，而是可量化的電磁特性實際優化結果。智能功率器件設計需要兼顧開關速度、診斷質量、保護響應和發射性能，做好全面考量。
智能功率開關和智能熔斷器
汽車電路保護器件早已突破傳統保險（熔斷器）和繼電器的功能范疇，今天的保護器件還集成了負載控制、故障處理、狀態監測、故障診斷和配置軟件化等功能。在狀態可視性與自適應性愈發重要的現代汽車配電架構中，汽車電路保護器件的價值凸顯。
智能電子保險或熔斷器正快速成為區域式和分布式架構中的核心基礎器件。當發生故障時，電子保險響應快速，支持可控恢復，并向中央控制單元傳輸詳盡信息，這既能提升系統保護能力，又能減少器件數量，簡化線束布局，進一步優化整體架構效率。
與此同時，這類器件必須能夠在電磁干擾環境下穩定、正常工作，檢測準確度與輸出狀態轉換控制精準度是基本要求，而二者都很容易受到電噪聲影響。因此，抗電磁干擾能力不是一個選項，而是一項基本設計要求。
參數配置軟件化是智能功率器件抑制電磁干擾的高效手段之一，允許設計人員根據應用場景調校關鍵參數，而不是將智能功率器件限定在某一個固定工況。車載平臺的負載狀態、線纜長度及電磁兼容指標往往差異較大，這種靈活性非常適合汽車電子系統工作場景。
開關斜率控制
開關斜率控制是抑制電磁干擾的核心技術之一。通過調節輸出狀態的轉換速率，能夠減緩電壓、電流突變，從而減少噪聲產生。
頻率整形與時鐘抖動
另一項實用技術為頻率整形，也稱作時鐘抖動，通過小幅擴展內部時鐘信號的頻譜能量，來降低特定頻點的發射峰值。這種方法無法徹底消除噪聲，只是將噪聲能量均勻分散，通常能提升合規余量，降低系統集成難度。實際上，擴頻調制可把頻譜能量分?jǐn)傊粮鼘掝l段，以此實現電磁干擾抑制。
故障診斷與保護功能
參數配置軟件化對于故障診斷與保護邏輯同樣至關重要。如果器件上報故障，監測電流，并實時調整響應策略，系統就會具備更強的狀態感知與控制能力。在兼顧安全與合規的應用場景中，配置軟件化的價值突顯。
實驗驗證
本次實驗驗證的被測器件是STi2Fuse VNF9Q20SF。這是一款集成熔斷功能的四通道高邊驅動器，專為車載配電場景設計，整合高級故障診斷與保護功能，非常適用于對穩健性和可控性均有要求的系統架構。
其主要功能包括限流可設置、故障上報、電流檢測、內置自檢測以及基于 SPI 總線的參數配置。這些特性可實現智能配電，同時保障高安全等級。該器件架構尤其適用于要求故障響應精準、可追溯、可預判的系統。
從電磁干擾角度來看，VNF9Q20SF準許通過軟件控制開關特性，并具備先進的內部管理功能，可有效抑制雜散電磁發射。盡管如此，最終的電磁兼容性還是取決于系統整體設計，包括PCB 布局、去耦電路、回流路徑、接地設計、連接器排布、線纜走向、線束長度及負載特性等多個方面。
該器件產生的傳導類電磁發射會經由線束傳導至其他元器件、子系統或電源網絡。我們可采用電壓法或電流法進行測試傳導發射強度，本文實驗選用電壓法，測試裝置如圖 2 所示。

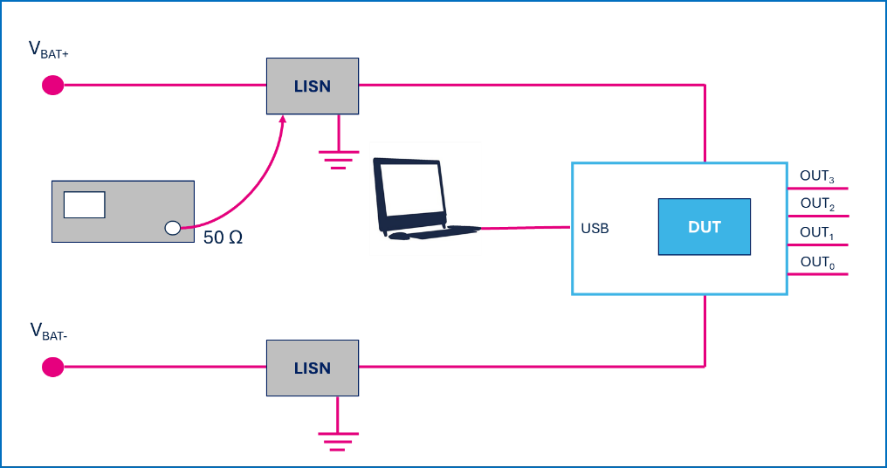

圖 2 電壓法傳導發射測試裝置
說明：
? LISN：線路阻抗穩定網絡
? DUT：被測器件
測試條件如下：
? VBAT = 13 V
? 室溫
? 0、1、3 通道設為故障安全模式，關閉
? 2 通道由直流 5V 信號和100Hz、占空比 50% 的PWM脈寬調制信號直接驅動，負載為 27W 與 5W 燈泡組合
開啟 2 通道后，采用峰值檢波方式采集噪聲測試數據，并與CISPR 25 5 級限值進行對比，結果見圖 3

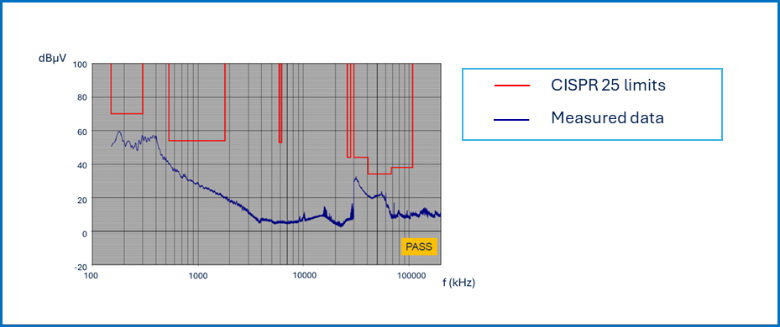

圖 3 噪聲測試結果與 CISPR 25 限值對比
峰值檢波可捕獲代表電磁發射最惡劣情況的發射信號內各次諧波的最大值，同時也進行了平均值檢波，以確認發射值低于均值限值。VNF9Q20SF 智能電子熔斷器滿足 CISPR 25 5 級峰值限值要求，該等級對應汽車電磁兼容最高要求。
測試結果表明，車載功率器件實現EMI合規并非依靠單一功能，而是器件架構、控制策略與系統設計綜合作用的結果。開關特性配置軟件化能夠從源頭降低電磁發射，同時穩健的檢測與診斷機制則可保障器件在強干擾環境下正常工作。
同時，測試結果證實，在不犧牲智能功率器件的核心優勢的前提下，滿足 CISPR 25 5 級這類嚴苛標準是可行的。智能熔斷器成為未來汽車系統架構的優選方案，尤其適用于需要同時兼顧配電保護、故障診斷與電磁兼容性能的應用場景。
結論
降低EMI是現代汽車功率器件的核心要求，保障產品合規、可靠性、功能安全性、診斷數據完整性和長期系統品質。隨著汽車架構的電動化和軟件定義化程度不斷提高，電磁兼容導向設計的重要性將持續提升。
VNF9Q20SF 這類智能電子熔斷器證明，可在單一器件平臺上融合電氣保護、故障診斷和抗電磁干擾能力。通過控制軟件化、智能開關特性，穩健的系統集成，工程師能夠開發適配汽車惡劣工作環境的解決方案。
